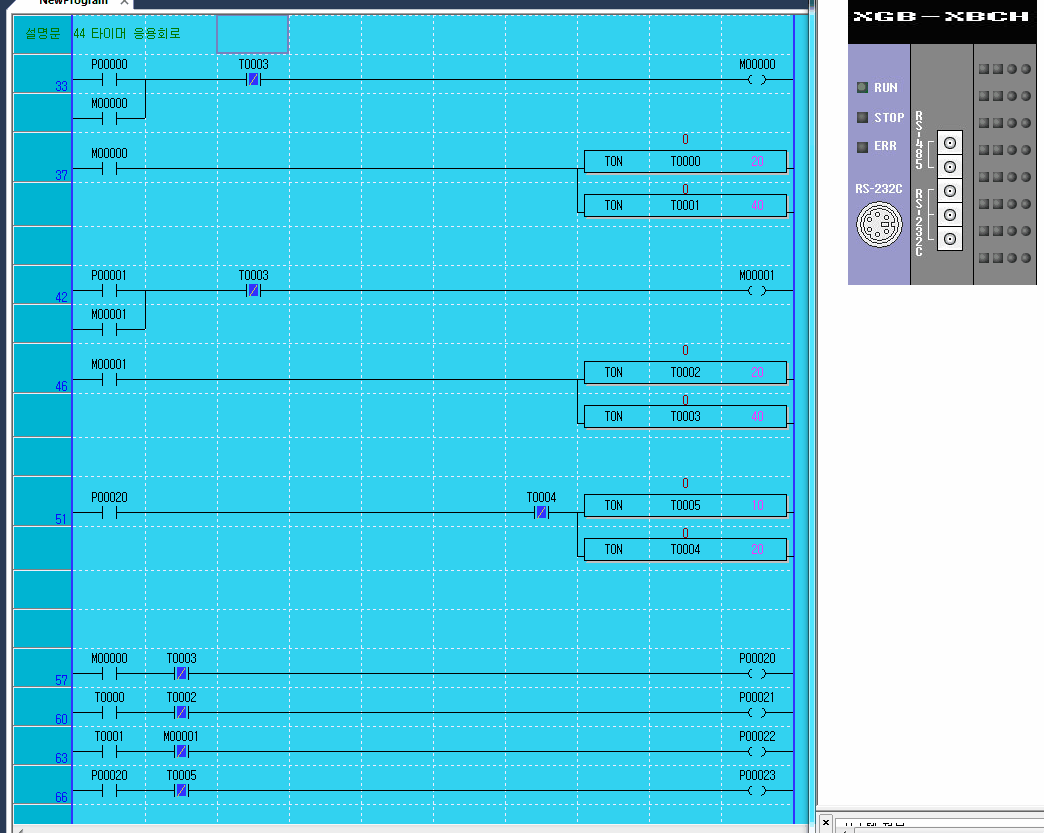

답지는 p2 대신에(51line) m0를 썼다. 57줄 보면 m0나 p20이나 결국 같은 것임

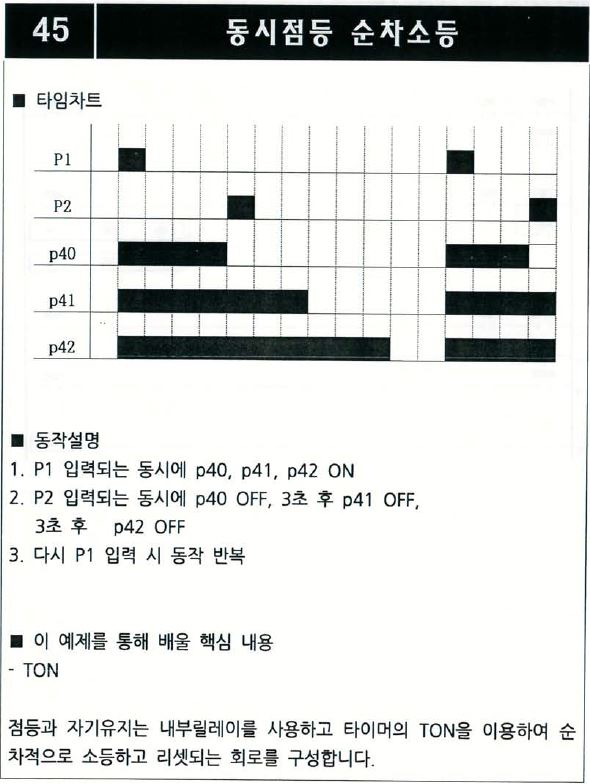

45

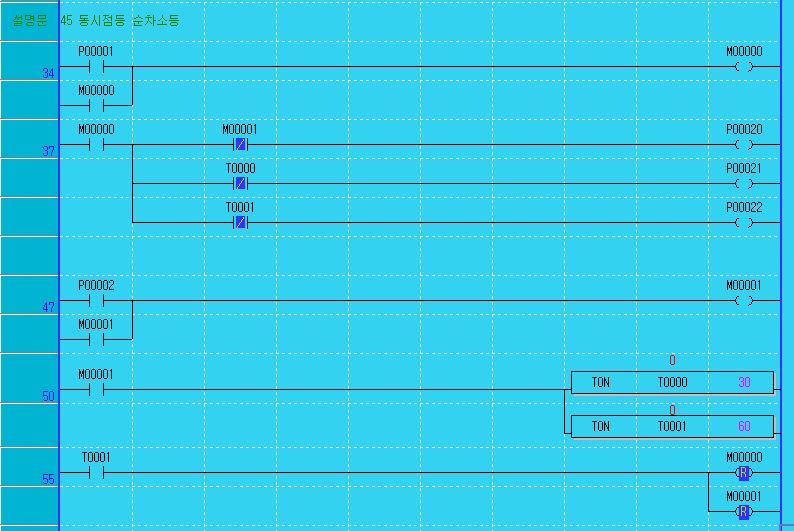

이렇게 리셋 코일을 썼는데 쓸 필요 없이 아래처럼 b접점을 만들어 주면 된다
p42를 끌때는 t1이 없어도 된다 . t1이 1이 될 때 자동으로 m0이 리셋되므로
