CDS 조도센서 , Potentiometer 가변저항

by sj0020 2020. 8. 21.
int LED = 9; //LED 아두이노 9번핀에 연결

void setup() {
 Serial.begin(9600); //시리얼모니터 오픈
 pinMode(LED, OUTPUT);  //9번 핀의 모드를 OUTPUT으로 설정
}

void loop() {

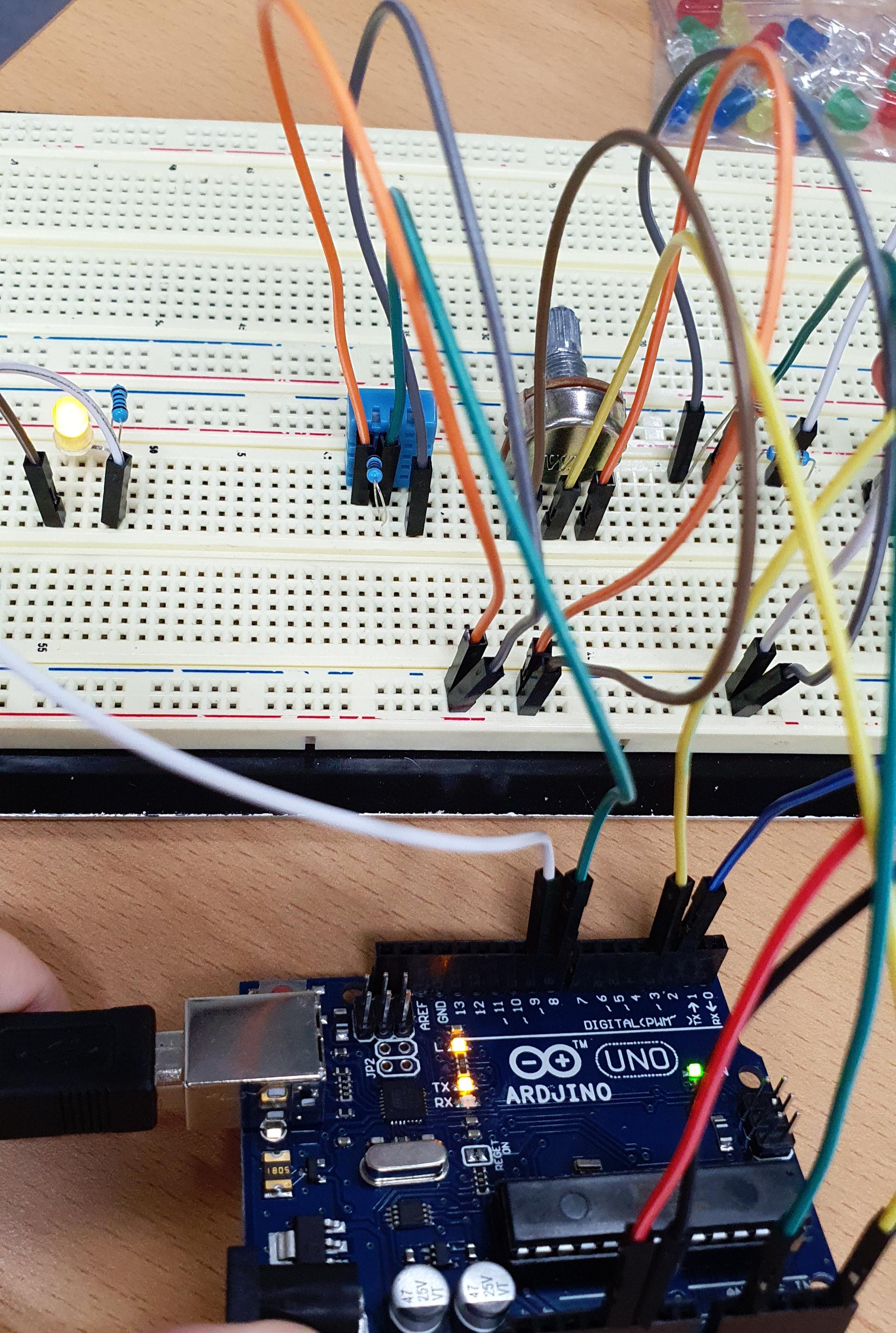

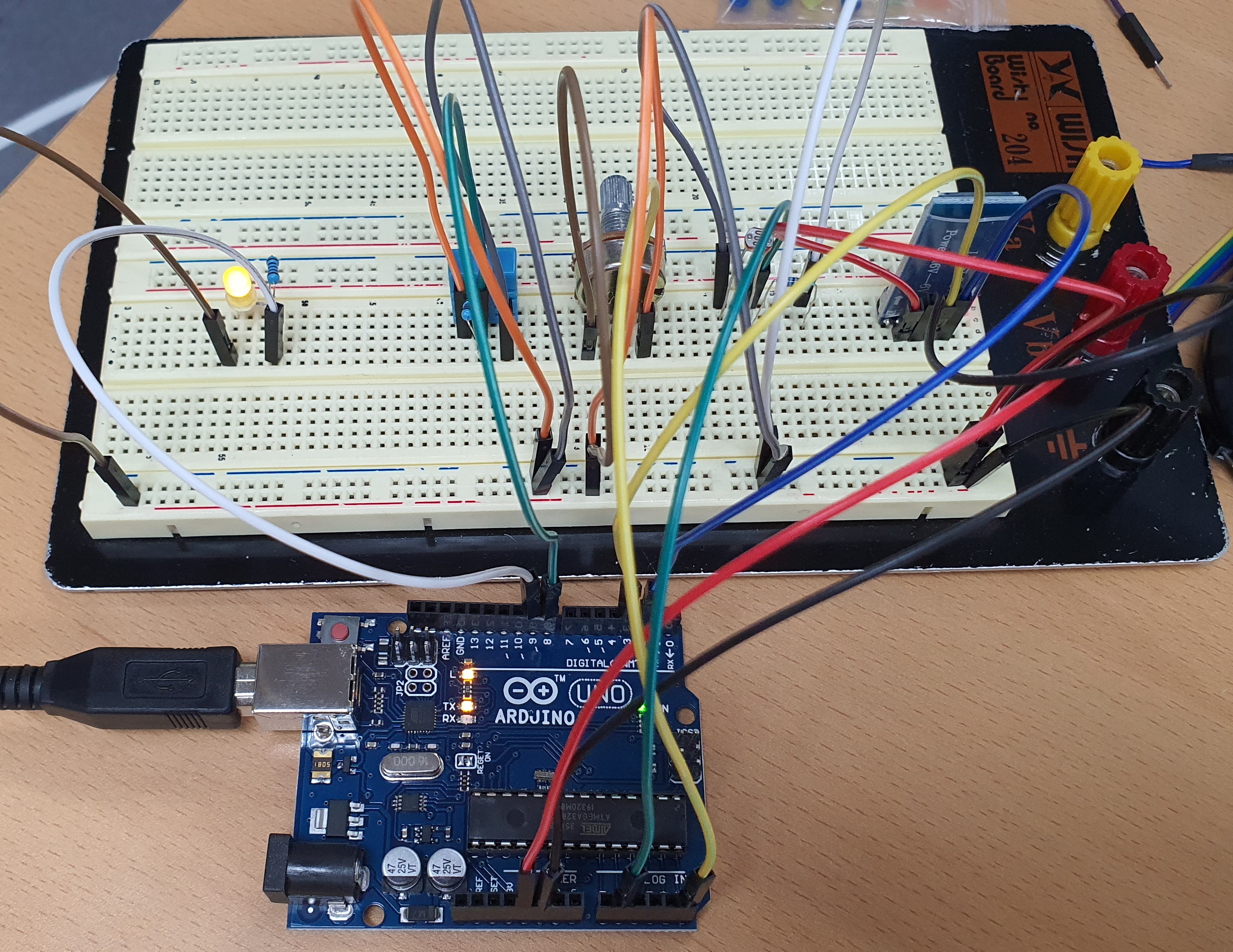

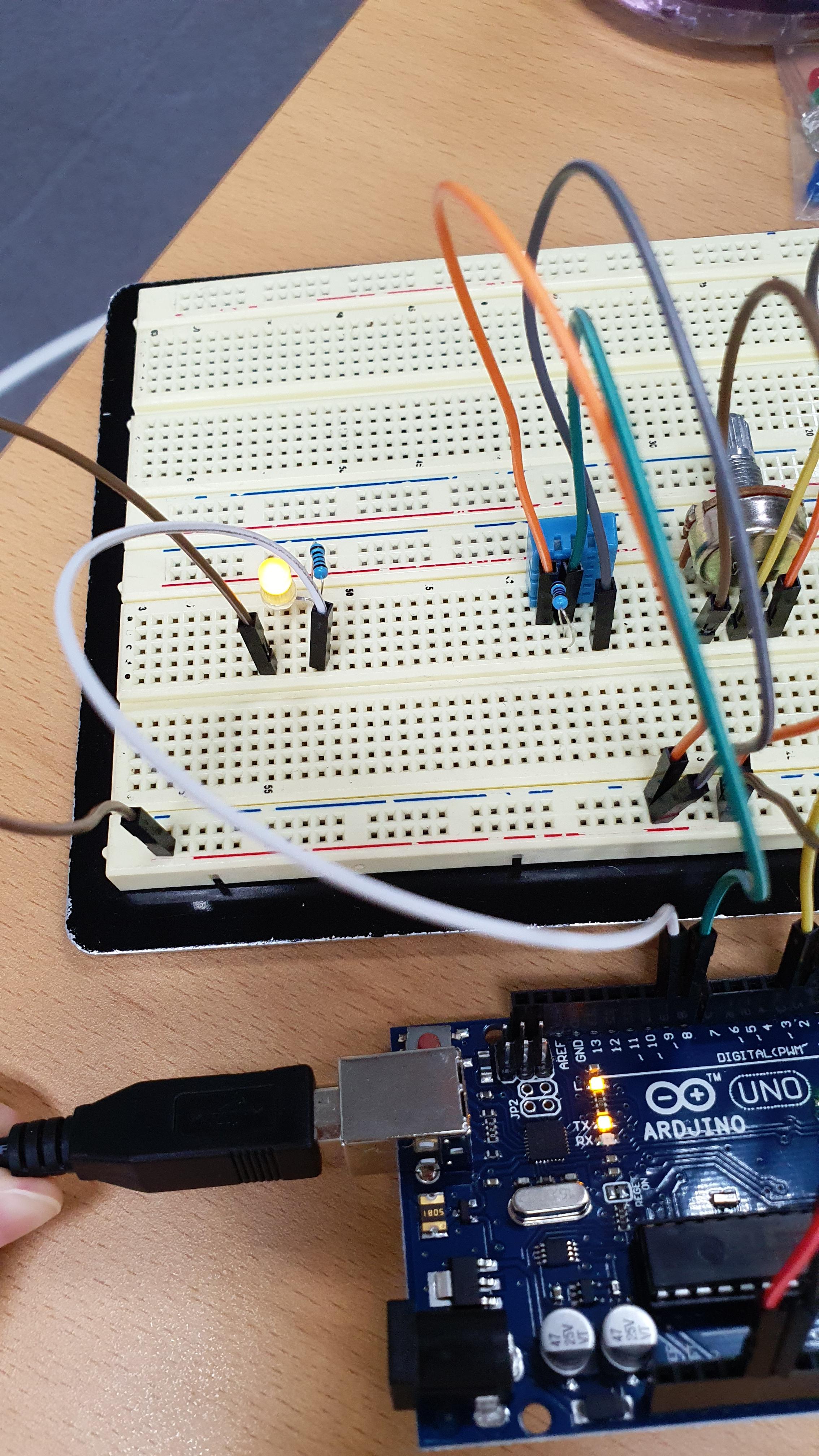

//Potentiometer
int val = analogRead(A5)/4;   // 가변저항을 아날로그 A5에 연결하고 이를 'val'에 저장 /안하면 처음부터 끝까지 돌릴때 밝아지고 어두워지는것 4번 반복됨
  Serial.println(val);          // 시리얼 모니터로 가변저항 값을 출력
  analogWrite(LED, val);        // 가변저항의 값을 LED(9번핀)로 보내 출력

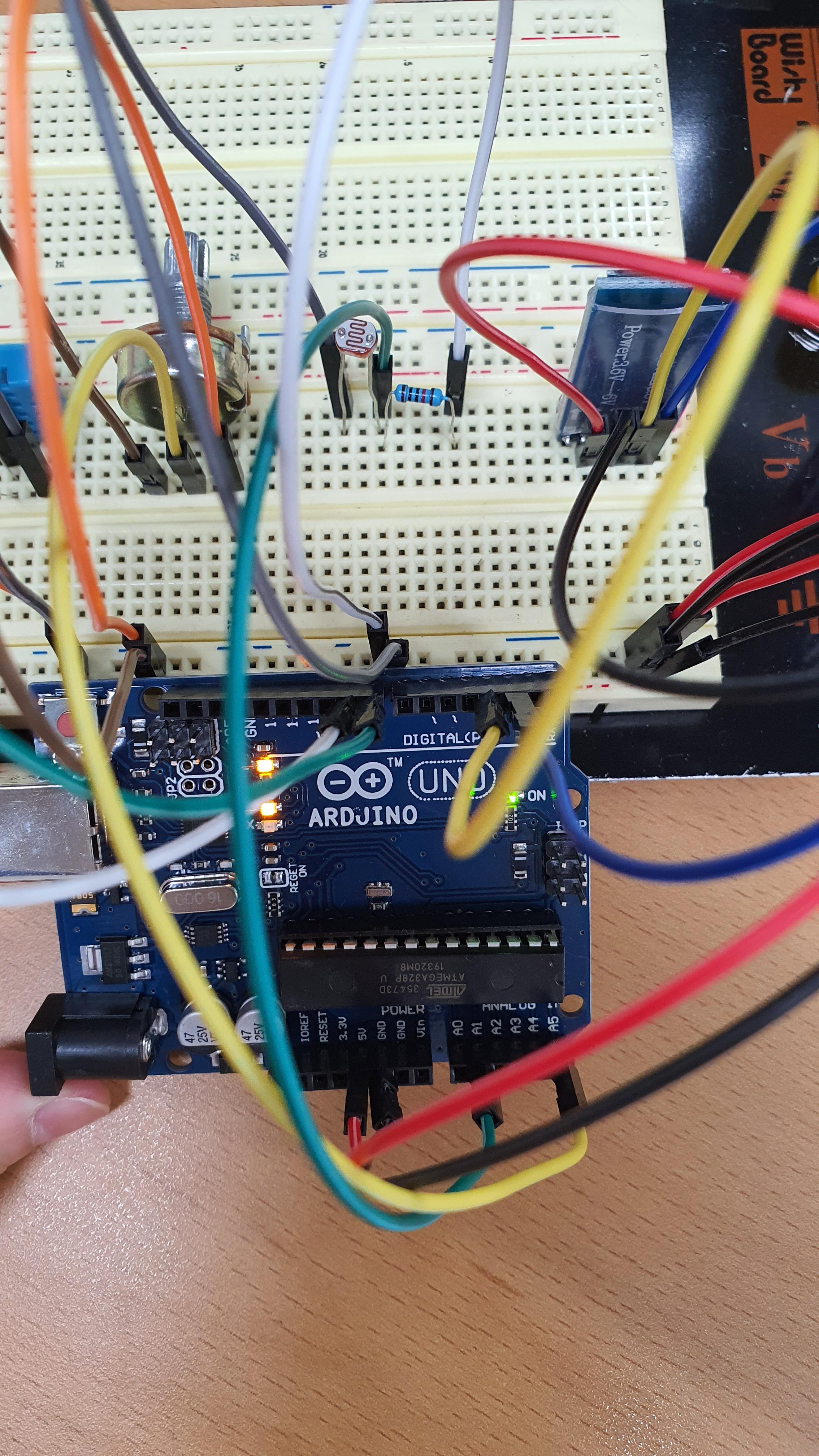

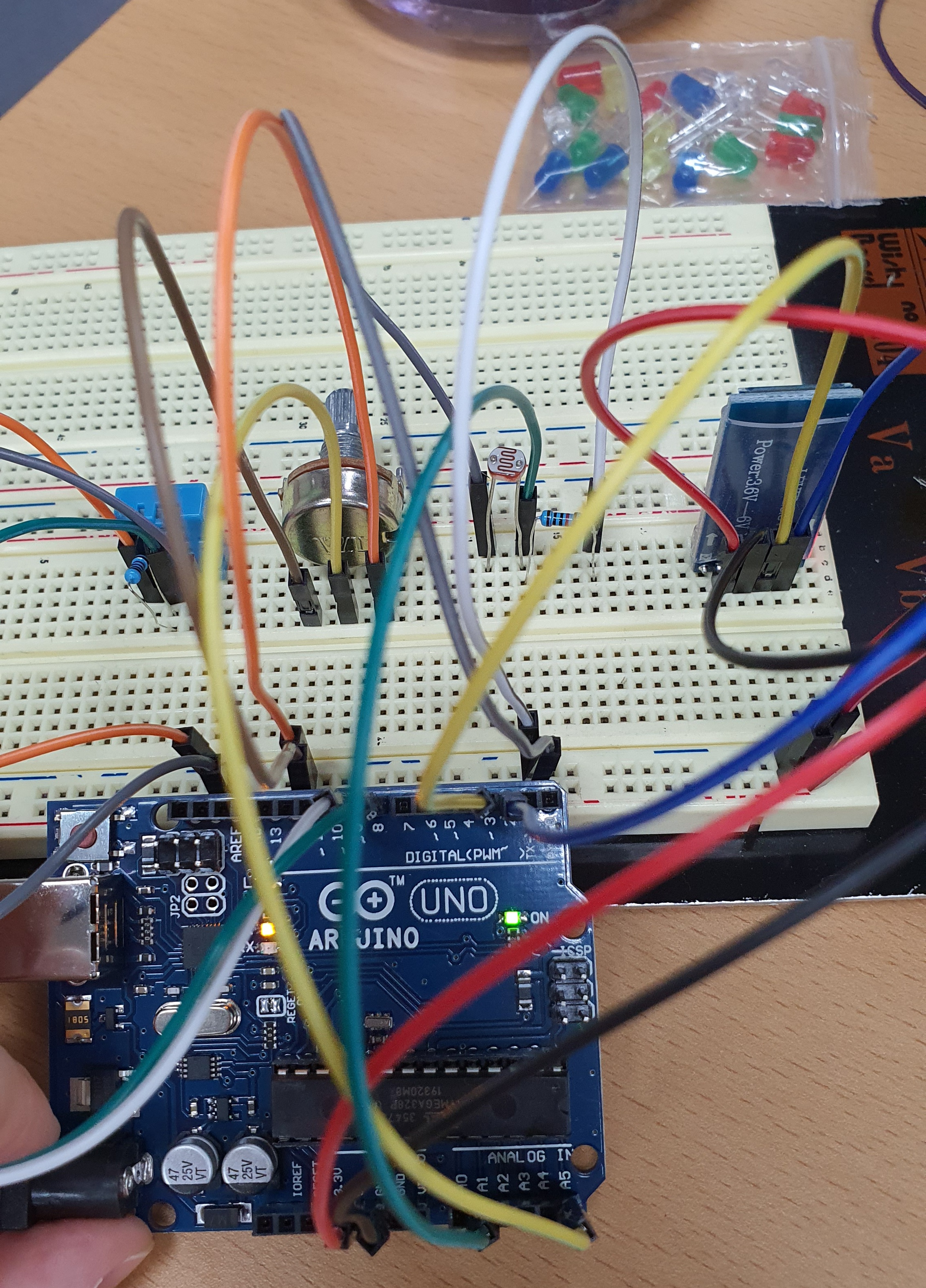

//CDS
  int cds = analogRead(A1); // 조도센서 A1으로 들어오는 값을 cds에 저장

  if(cds > 230)
  {
    digitalWrite(LED, HIGH);  // 측정값 230 보다 클 때 LED ON
  }
  else
  {
    digitalWrite(LED, LOW); // 측정값 230보다 작으면 LED OFF
  }

}
